CATIA P3 V5R20【CATIA V5R20破解版】绿色破解版附破解补丁

CATIA P3V5R20绿色破解版是法国达索公司开发的一款CAD/CAE/CAM一体化软件，该软件拥有先进的混合建模技术和统一的数据平台，提供了完整的设计能力，从产品的概念设计到最终产品的形成，以其精确可靠的解决方案为用户开发出创意十足的产品。CATIA P3V5R20通过引入一个新产品CATIA Extended STEP界面增强开放性和协同性，它代表装配归档的一大进步，支持嵌入式装配，含有采用标准STEP格式的全部复合材料数据和FT&A。

本次提供的是CATIA V5R20绿色破解版附破解补丁的免费下载资源，欢迎大家来溜溜自学网进行下载。

CATIA V5R20绿色破解版软件特色：

1、缩短编程和加工时间

两个新特征：材料去除仿真和高级精加工，能够缩短编程和加工时间，这样，企业不仅节约了时间也节约了资金。材料去除仿真特征通过帮助用户使用彩色编码更好地理解IPM（在制品毛坯模型）缩短编程时间，而高级精加工特征则通过提供一个只需操作一次的精加工路线并把纵向和横向区域都纳入战略考量的办法缩短加工时间。这些特征增强了所有产业的加工工艺流程。

2、用来创建高品质网格的基于新规则的网格划分

增加了一个新的产品，SIMULIA Rule Based Meshing（基于SIMULIA规则的网格划分）能够实现高品质曲面网格划分创建流程自动化，适用于所有使用CATIA网格划分工具的工作流。新产品向用户提供一种方法，能够全面地详细说明实体需要进行的网格划分处理，例如孔、圆角和带孔的珠。

3、CATIA ICEM Shape Design增强

CATIA ICEM Shape Design提供了CATIA整合的解决方案满足汽车A级曲面设计要求，利用新的Imagine & Shape的功能，加快、统一和优化概念设计与曲面切割工作流，Imagine & Shape（想象与造型）中强大的新特征Subdivision Net Surfaces令用户能够把基于曲线的方案和细分曲面泥塑建模相结合。这个特征能够帮助提高设计品质，并更大地发挥设计师的创造力。Imagine & Shape特别适用于运输工业和产品设计工业中的风格设计中心或设计部门，如汽车、航空航天、游艇、高科技电子、消费品、包装等产业，以及生命科学产业中的医疗设备设计。

4、Mechanical Part Design（机械零件设计）产品和工具的增强

Functional Modeling Part（功能性建模零件）产品得到增强，它面向的是动力系统客户的设计流程，也支持复杂零件的设计。功能性建模技术令用户设计油底壳、变速箱或发动机托架的速度提高了40%。Fillet（圆角）命令功能也得到增强以确保牢固性，Wall Thickness Analysis（墙壁厚度分析）工具也得到增强以确保更高的设计品质和可制造性。 所有这些增强都对优化动力系统特别有益。

5、全新STEP产品用于更高级的功能

CATIA Extended STEP Interface（CATIA扩展的STEP界面）具备完全验证特性和嵌入式装配，能够促进长期归档，由于具备嵌入式装配支持，采用STEP管理超大型装配结构成为可能。这个特征对于航空和汽车工业特别有意义。

CATIA V5R20绿色破解版使用方法：

一、CATIA V5R20实体面上绘制文字的步骤

1、首先在二维图中写入需要的字

2、然后另存为3dcader_com.dwg格式，dwg是中间格式

3、接着重新用CATIA打开3dcader_com.dwg

4、框选并复制所有的线框

5、新件一个Part文件，选择一坐图面，进入草绘，然后CTRL+V粘贴，得到草绘中的字体

6、得到草图之后，可以基于草图继续一些后续操作，如拉伸草图，形成3D字体

二、CATIA V5R20导出二维图的方法

1、首先依次点击菜单栏及下拉菜单栏中“开始”→“机械设计”→“工程制图”

2、点击完成后，点击“确定”按钮

3、然后依次点击菜单栏及子菜单栏中“插入”→“视图”→“投影”→“正视图”；此时软件右边竖条工具栏中的“正视图”颜色发生了改变

4、然后依次点击“窗口”→“Q180”

5、点击完成后，界面将返回到三维实体界面，点击“YZ”平面

6、完成后再次进入工程图界面，此时图形还是实体的样子，然后“鼠标任意点击界面空白处”；主视图便直接出现在图纸中了

7、光有主视图是不够的，还得有侧视图和俯视图；依次点击“插入”→“视图”→“投影”→“投影”，鼠标点击空白处确定侧视图和俯视图位置。

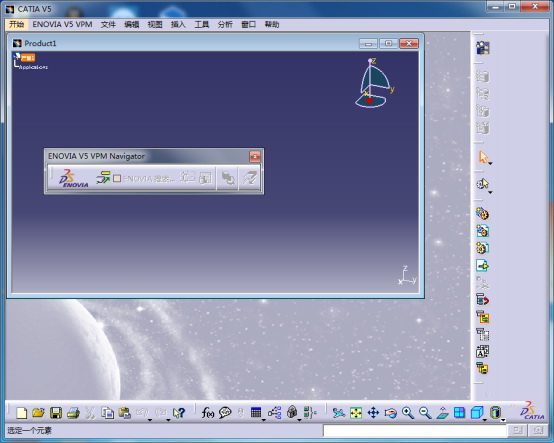

CATIA V5R20绿色破解版软件界面：
