Solid Edge ST5中文版【Solid Edge ST5破解版】中文破解版

Solid Edge ST5中文破解版是一款功能强大的三维CAD制作软件，此软件利用多体建模技术，可将同步设计提升到一个新层次。通过此集成方法，导入的装配体可以整合到单个零件文件中，从而更好地表示所采购的组件。Solid Edge ST5带来1300多种改进，允许用户修改或建立自己的尺寸风格，以符合国家标准及用户习惯。此外Solid Edge ST5还支持第一角画法和第三角画法，目前有两种螺纹显示方式：ANSI和ISO，设置方法为：点取下拉菜单“工具”中的“选”菜单选项后，出现“选项”对话框，选择“第一角”和“ISO”即可。

本次提供的是Solid Edge ST5中文破解版，附许可文件，有需要在溜溜自学网下载。

Solid Edge ST5中文破解版功能介绍：

一、表面粗糙度代号的设置

单击“表面粗糙度符号”按钮后，出现其设置工具条，然后单击“属性”按钮，利用出现的“表面纹理符号属性”对话框，设置常用的表面粗糙度代号中的“符号类型(M)”、“表面位置(L)”及数值，若表面粗糙度代号中无数值，应用“空格”代替数值的输入。对每一种表面粗糙度代号应在“保存设定(S)”栏中键入相应的名称，加以保存，以便于选择使用

二、形位公差代号的设置

单击“特性控制框”按钮，将出现其设置工具条，然后单击“属性”按钮，利用出现的“公差框格属性”对话框，设置常用的形位公差代号中的各种符号及数值。对生一种形位公差代号应在“保存设定(S)”栏中键入相应的名称，并保存

三、投影角度及螺纹显示方式的设定

支持第一角画法和第三角画法，有两种螺纹显示方式：ANSI和ISO。设置方法为：点取下拉菜单“工具”中的“选项„”菜单选项后，出现“选项”对话框，选择“第一角”和“ISO”

四、线型设置

在绘制机械图样的过程中，将用到各种线型，在Solid Edge中的设置方法:

点取下拉菜单“格式”中的“风格„”菜单选项后，将弹出一个对话框，在其“风格(T)”类型组框中选择“线”后，在“风格(S)”类型组框中将显示出Solid Edge已设置的各种线型，单击“修改”按钮，利用随后出现的“修改直线风格”对话框，对各线型的“颜色”、“宽度”、“类型”加以修改，即可得到所需要的各种线型

五、尺寸标注式样的设置

Solid Edge ST5允许用户修改或建立自己的尺寸风格，以符合国家标准及用户习惯。设置方法为：点取下拉菜单“格式”中的“风格„”菜单选项后，将弹出一个对话框，在其“风格”类型组框中选择“尺寸”，然后单击“新建”按钮，出现“新尺寸风格”对话框，以进行新尺寸式样的设置。在该对话框中需设置各选项的如下内容:

1.“名称”选项

“名称”栏：键入“GB1”

“基于”栏：选择“ANSI(毫米)”项

2.“单位”选项

“线性 单位”栏：选择“毫米”项

其余取默认值

3.“单位”选项

“文本 字体”栏：选择“RomanS“项

“文本 字体大小”栏：键入“3.5“

“文本 方向”栏：选择“平行”项

“文本 位置”栏：选择“在上”项

“公差文本 大小”栏：键入“0.67“

其余取默认值

4.“间距”选项

在“文本间距”栏、“字符间距”栏、“符号间距”栏、“前缀/后缀间距”栏、“水平框间距”栏中分别键入“3.5”

六、边框标题栏的绘制

1.启动Solid Edge进入工程图模块，选取下拉菜单“视图”中的背景页，可看到已存在四种背景页：A4-Sheet、A3-Sheet、A2-Sheet、A1-Sheet，分别设定了A4、A3、A2、A1四种图幅的幅面大小。显然，我们应增加适合于A0幅面的背景页，方法为：选取下拉菜单“文件”中的“图页设定”选项后，在随之出现的对话框中的“大小”栏中选择A0幅面、在“名称”栏中键入背景页名称：A0-Sheet

2.点取绘图区域右下角的背景页名称如A3-Sheet，进入某一幅面的背景页环境，在该环境下绘制所选边框标题栏格式中的图线，并将其中的文字写入。在制作完毕一种图幅的边框标题栏后，再进入其它图幅的背景页环境，利用粘贴板生成各图幅的边框标题栏。

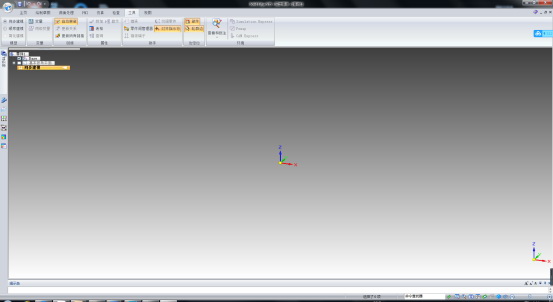

Solid Edge ST5中文破解版软件界面：
